Jakie operacje tokarskie kształtują detale cylindryczne z gwintem, rowkiem i otworem wewnętrznym

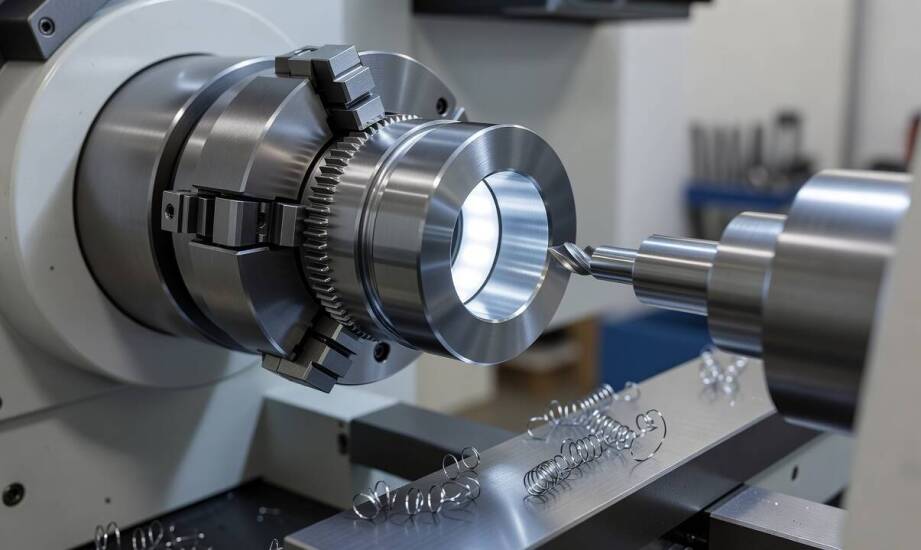

Produkcja zaawansowanych detali cylindrycznych rzadko sprowadza się do pojedynczego przejścia narzędzia. Elementy wyposażone w gwinty, precyjne rowki uszczelniające czy złożone otwory wewnętrzne wymagają odpowiedniej sekwencji działań. Każda z tych cech geometrycznych warunkuje późniejsze pasowanie podzespołów w maszynach, pojazdach czy systemach przemysłowych. Realizacja seryjnych zleceń przez zakład produkcyjny Amstal dowodzi, że ostateczny kształt i funkcjonalność komponentu zależą od właściwego zgrania kilku odmiennych technik obróbczych w ramach jednego procesu technologicznego.

Specyfika toczenia zewnętrznego, wewnętrznego i czołowego

Kształtowanie powierzchni cylindrycznych na zewnątrz wałka lub tulei stanowi podstawę większości procesów obróbczych. Narzędzie skrawające ma wówczas bezpośredni dostęp do obrabianego materiału, co znacznie ułatwia szybkie usuwanie grubych warstw naddatku oraz bieżącą kontrolę uzyskiwanej średnicy. Toczenie zewnętrzne definiuje główny zarys przedmiotu, dlatego programuje się je zazwyczaj na samym początku cyklu obróbczego. Taki krok skutecznie stabilizuje cały detal przed przejściem do bardziej wymagających etapów produkcji, obniżając ryzyko wibracji.

Zupełnie innej dynamiki i podejścia wymaga praca wewnątrz istniejącego już otworu bazowego. Toczenie wewnętrzne obrabia materiał przy mocno ograniczonym dostępie, co wymusza stosowanie wytaczaków o odpowiedniej długości i bardzo wysokiej sztywności. Zbyt elastyczne ramię mogłoby wywołać drgania, całkowicie niszcząc zakładaną chropowatość powierzchni. Ważnym krokiem technologicznym bywa również toczenie czołowe, w ramach którego nóż tokarski porusza się promieniowo od zewnętrznej krawędzi ku osi obrotu. Taki poprzeczny ruch perfekcyjnie wyrównuje powierzchnie płaskie na obu końcach detalu i nadaje mu ostateczną, precyzyjną długość całkowitą.

Rowkowanie tworzy wąskie kanały lub głębokie podcięcia na zewnętrznej, wewnętrznej bądź czołowej płaszczyźnie obrabianego elementu. Narzędzie o ściśle określonym profilu wgłębia się w bryłę, wycinając przestrzeń niezbędną do późniejszego bezpiecznego osadzania uszczelek typu o-ring, pierścieni osadczych czy elementów łożyskujących. Różnice w kinematyce współczesnych maszyn oraz sam dostęp do materiału bezpośrednio determinują kolejność układania całej obróbki. Właściwe zaplanowanie tych kroków chroni sprzęt przed kolizjami w szczelnie zamkniętej przestrzeni roboczej obrabiarki.

Kiedy wytaczanie i gwintowanie są niezbędne?

Podstawowy otwór powstały bezpośrednio po wierceniu niezwykle rzadko zapewnia optymalną średnicę, idealną cylindryczność czy odpowiednio niską chropowatość. W takich sytuacjach technologicznych programiści stosują wytaczanie, które z bardzo dużą dokładnością koryguje wnętrze elementu i gwarantuje pełną osiowość względem powierzchni zewnętrznych. Z kolei gwintowanie staje się absolutnie niezbędne przy tworzeniu połączeń śrubowych, do czego wykorzystuje się specjalne płytki skrawające nacinające spiralny rowek o zdefiniowanym profilu metrycznym lub calowym. Obie te zaawansowane metody radykalnie podnoszą funkcjonalność komponentów wykorzystywanych w układach napędowych czy hydraulicznych.

Właściwości fizyczne wybranego surowca bezpośrednio rzutują na zadane parametry pracy wrzeciona oraz szacowaną żywotność ostrzy. Twarda stal stopowa wymaga użycia wytrzymałych noży z węglików spiekanych oraz intensywnego chłodzenia chłodziwem w strefie skrawania. Z kolei miękkie stopy aluminium pozwalają na zdecydowanie wyższe prędkości obrotowe, ale wykazują dużą podatność na szkodliwe deformacje termiczne przy złym odprowadzaniu wiórów. Znaczącym czynnikiem technologicznym jest również fizyczna długość samego detalu. Smukłe wałki przekraczające długość czterech średnic wymagają dodatkowego podparcia kłem, co ma skutecznie zapobiegać ich uginaniu się pod promieniowym naciskiem noża.

Ścisłe tolerancje rzędu ±0,005 milimetra, charakterystyczne dla przemysłu lotniczego i motoryzacyjnego, wymuszają realizację operacji wykańczających bez wyjmowania części z pierwotnego uchwytu. Każda zmiana bazy obróbczej generuje błędy pozycjonowania, które błyskawicznie przekraczają dopuszczalne rygory wymiarowe. Nowoczesne toczenie cnc bezproblemowo integruje zewnętrzną obróbkę zgrubną, precyzyjne rowkowanie oraz nacinanie gwintów w jeden płynny i zautomatyzowany cykl. Taka integracja technologii doskonale odpowiada na potrzeby branży motoryzacyjnej i wentylacyjnej, w której wieloseryjna produkcja osi, zaworów czy wałków napędowych wymaga niezawodnej precyzji w każdym egzemplarzu.

Prawidłowy i bezpieczny dobór operacji tokarskich zawsze stanowi techniczny kompromis między docelową geometrią obrabianego detalu, jego przyszłą funkcją mechaniczną a możliwościami obrabiarki. Przemyślane połączenie obróbki zewnętrznej, precyzyjnego kształtowania głębokich otworów oraz nacinania gwintów pozwala tworzyć wysoce niezawodne komponenty dla przemysłu. Ostateczna, poprawnie ułożona sekwencja tych działań minimalizuje czas przezbrajania gniazda produkcyjnego, gwarantując jednocześnie stuprocentową powtarzalność wymiarową w całej zaplanowanej serii.
